工业型APF/SVG 电能质量产品

谐波补偿、无功补偿、谐波无功同补，一机多用

分类:

SVG&APF

邮箱：

分享至

核心优势
技术参数

1、设计理念
Ø 工业型APF/SVG是我公司专门针对工业应用环境开发的产品，有源模块立式结构设计。此种结构模式，采取大容量IGBT功率器件，器件选择有效值的3倍以上，留有足够大的安全裕量，在负载较大冲击下，能长期工作。
Ø 模块采取轴流风机散热，风量大，风压足，散热好；整柜采取下进风上出风模式，整柜顶部采用轴流风机抽风，底部采取防尘百叶窗进风，可较大程度隔离外部环境，特别适合高温工业现场及环境恶劣尤其粉尘较大的场合应用。
2、抗高电压畸变
Ø 适用在5%-25%谐波电压畸变率的工业负载配电系统应用，微妙级的瞬时响应速度，全响应时间小于10ms。
3、更多功能、更多模式
Ø 谐波补偿、无功补偿、谐波无功同补，一机多用。
Ø 具备谐波分次补偿功能，可设定无功补偿比例。
Ø 高清7英寸中文彩色触摸屏，屏幕实时显示系统和装置运行参数。
4、全面保护功能，提高用户应用稳定性
Ø 有效值峰值双设定自动限流算法，在负载谐波电流大于设备输出时，可自动将设备输出限制在100%输出，无过载风险。
Ø 保护功能齐全，具有过流、过压、欠压、过温等多种保护功能，确保系统运行安全可靠。
5、先进的控制策略和拓扑结构设计
Ø 改进的基于瞬时无功功率理论的检测技术，可实时检测谐波电流，自动跟踪负载谐波变化，具有高度可控性与快速响应性。
6、高度集成化、模块化、系列化
Ø 可灵活组合并机满足不同容量需求，在实现标准化生产的同时提高了设备的可靠性和可维修性，极大方便了系统安装与维护。
Ø 单模块独立风道设计，可有效隔绝环境粉尘粘附，提高产品散热效率。
7、高级的用户体验
Ø 故障自诊断自启动功能，装置具有非装置自身问题导致停机自恢复功能，自恢复之前需对外部电网及装置本身进行自动诊断，诊断顺利获得方可自启动。在30分钟之内自恢复3次，若均不能正常启动，停机并给上位机传输装置故障告警，点亮装置自身故障指示灯。
Ø 保护功能齐全，具有过流、过压、欠压、过温等多种保护功能，确保系统运行安全可靠。

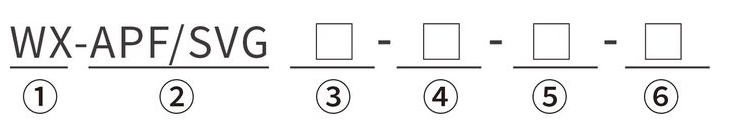

型号命名：
①企业代号
② 产品类型
③ 电压等级
④ 容量等级
⑤ 接线方式(3P4L三相四线、3P3L三相三线)
⑥ 安装方式(W壁挂式、F机架式、V立式、P插拔式)

输入方式	单模块容量及安装方式	性能指标	保护方式	显示与操作	环境条件
(1)额定电压(V)：Ue ±10%( Ue设备额定电压) (2)频率(Hz)：50Hz +/-5% (4)接线方式：三相三线制	Ue：400V APF容量（A）：100A,125A,150A SVG容量（kvar）：100kVar 进线方式：上进线整柜最大可安装数量：3台	(1)滤波率：≥90%(在订货的容量范围内，且负载谐波含量高于订货容量的30%) (2)滤波范围：2~50次谐波(如需治理偶次谐波，订货时提出) (3)全响应时间：≤10ms (4)瞬时响应时间：≤ 100us (5)动态电流：1.2倍滤波器额定容量输出，1min (6)功率因数设定补偿：具备 (7)感性或容性补偿：可选	(1)过载保护：自动限流在100%额定输出 (2)其他保护：过压保护、欠压保护、过温保护	(1)显示界面：7英寸触摸屏 (2)显示状态：电流、电压、功率、谐波畸变率等 (3)操作：多种操作模式选择，远程或本地 (4)通讯(RS485接口)：Modbus-RTU，具备远程监控接口及后台数据库，方便用户在互联网终端监控设备运行各项参数 (5)相序自适应：具备	(1)防护等级：IP20(可定制) (2)模块噪音：≤55DB (3)运行环境温度：-10℃~40℃ (4)储存/运输温度：-40°C~60°C (5)工作/存储湿度：相对湿度 20~95%，无凝露/相对湿度 10~95% (6)海拔高度：1000m以下（更高海拔需降容使用）
	Ue：660V APF容量（A）：75A,100A,125A,150A,167A SVG容量（kvar）：85kVar,115kVar,140kVar,170kVar,190kVar 进线方式：上进线整柜最大可安装数量：3台
	Ue：690V APF容量（A）：75A,100A,125A,150A,167A SVG容量（kvar）：90kVar,120kVar,150kVar,180kVar,200kVar 进线方式：上进线整柜最大可安装数量：3台
	Ue：750V APF容量（A）：75A,100A,125A,150A,167A SVG容量（kvar）：100kVar,100kVar,160kVar,195kVar,215kVar 进线方式：上进线整柜最大可安装数量：3台
